Как работает стенд сход-развала: устройство, принцип измерения и этапы регулировки

Правильная геометрия колёс напрямую влияет на поведение автомобиля на дороге, износ резины и расход топлива. Ниже разберём, как устроены современные стенды для регулировки углов установки колёс и по какому алгоритму проходит процедура.

Что такое углы установки колёс и почему их нужно контролировать

Под сход-развалом понимают три основных параметра:

  • Развал — отклонение колеса от вертикали.
  • Схождение — угол между плоскостью колеса и направлением движения.
  • Кастор — наклон оси поворота колеса в продольной плоскости.

Если эти углы выходят за допустимые пределы, появляются характерные проблемы: ускоренный и неравномерный износ шин, увод машины в сторону, повышенный расход топлива и ухудшение устойчивости на высокой скорости.

Из чего состоит современный стенд

Сегодня в большинстве сервисов используются 3D-стенды, которые включают следующие элементы:

  • Измерительные мишени (датчики), которые крепятся на диски.

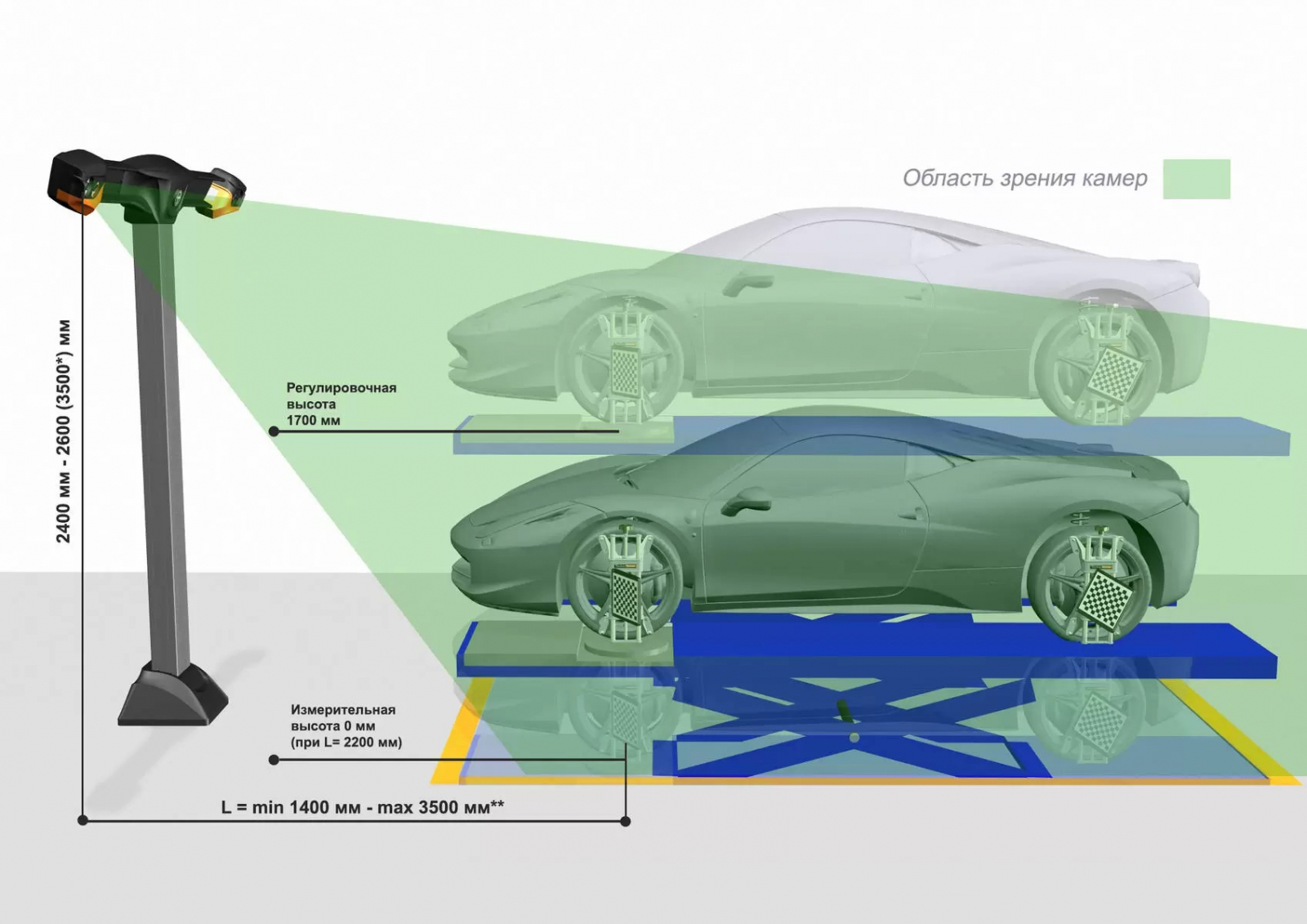

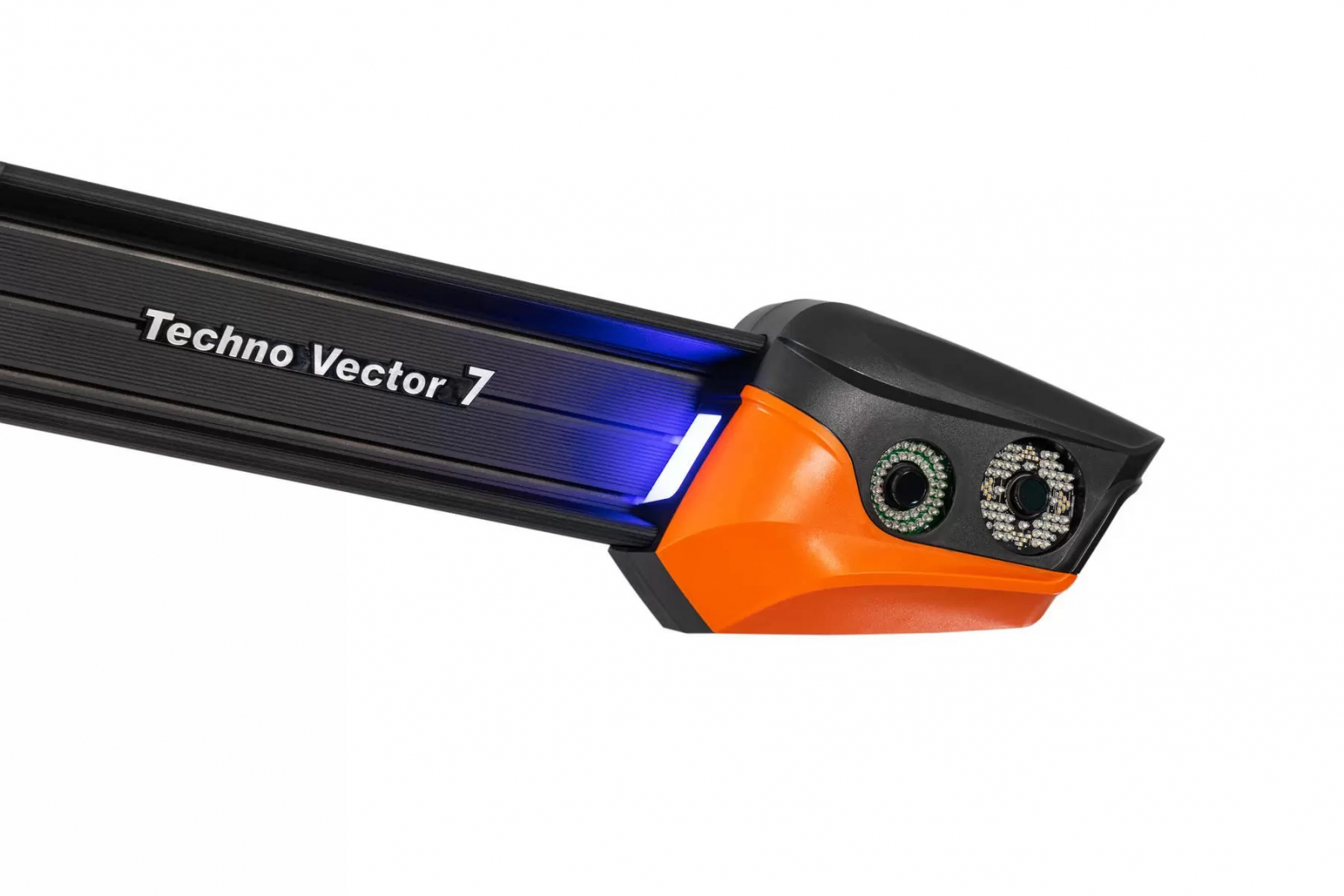

  • Две или четыре камеры, фиксирующие положение мишеней в пространстве.
  • Поворотные круги и платформы под колёсами.
  • Компьютер с программным обеспечением, содержащим заводские спецификации.
  • Калибровочные приспособления и монитор для вывода результатов.

Как проходит процедура: пошаговый процесс

1. Подготовка автомобиля
Сначала проверяют давление в шинах и состояние подвески. Автомобиль устанавливают на стенд так, чтобы колёса оказались на поворотных платформах.

2. Установка измерительных датчиков
На колёса крепят мишени. Система проводит начальную калибровку, «запоминая» исходное положение колёс.

3. Снятие показаний
Колёса поворачивают влево-вправо в заданном диапазоне. Камеры фиксируют изменения положения мишеней и передают данные в компьютер. Программа рассчитывает значения развала, схождения и кастора.

4. Сравнение с нормативами
Полученные цифры автоматически сравниваются с заводскими параметрами конкретной модели. На экране отображаются отклонения и рекомендуемые корректировки.

5. Регулировка
Механик ослабляет крепления рулевых тяг или эксцентриков и изменяет положение элементов подвески. После каждой правки выполняется контрольный замер.

6. Завершающий контроль
После регулировки автомобиль прокатывают и проводят финальное измерение. Клиенту выдают распечатанный отчёт с показателями «до» и «после».

Виды стендов и их различия

  • Оптические — устаревшая технология, основанная на проекции света. Дешёвые, но неточные и чувствительные к освещению.
  • Лазерные — используют лазерный луч. Точнее оптических, однако подвержены влиянию вибраций.
  • 3D-стенды — современный стандарт. Камеры считывают положение отражателей без жёсткой связи с колесом. Преимущества: высокая точность (до 0,1°), быстрота измерения, автоматическая компенсация биения диска и большая база автомобилей.

Почему важна точность измерений

Даже небольшое отклонение (0,5°) способно привести к уводу автомобиля и ускоренному износу шин. Правильно выполненная регулировка позволяет увеличить ресурс покрышек на 20–30 %, снизить расход топлива и повысить комфорт при движении.

Частые ошибки при работе на стенде

  • Неправильная калибровка датчиков.
  • Игнорирование люфтов в подвеске.
  • Работа на неровном полу.
  • Отсутствие повторного замера после регулировки.
  • Использование устаревших данных по автомобилю.

Как поддерживать стенд в рабочем состоянии

Для стабильной работы оборудования рекомендуется:

  • ежедневно проверять чистоту камер и датчиков;
  • еженедельно проводить контрольную калибровку;
  • ежемесячно обновлять программное обеспечение и базы данных;
  • раз в год выполнять метрологическую поверку.

Итог:

Современный 3D-стенд позволяет за 15–30 минут с высокой точностью определить и отрегулировать углы установки колёс. При выборе сервиса стоит обращать внимание на тип оборудования, актуальность программного обеспечения и обязательное предоставление отчёта после работы.
