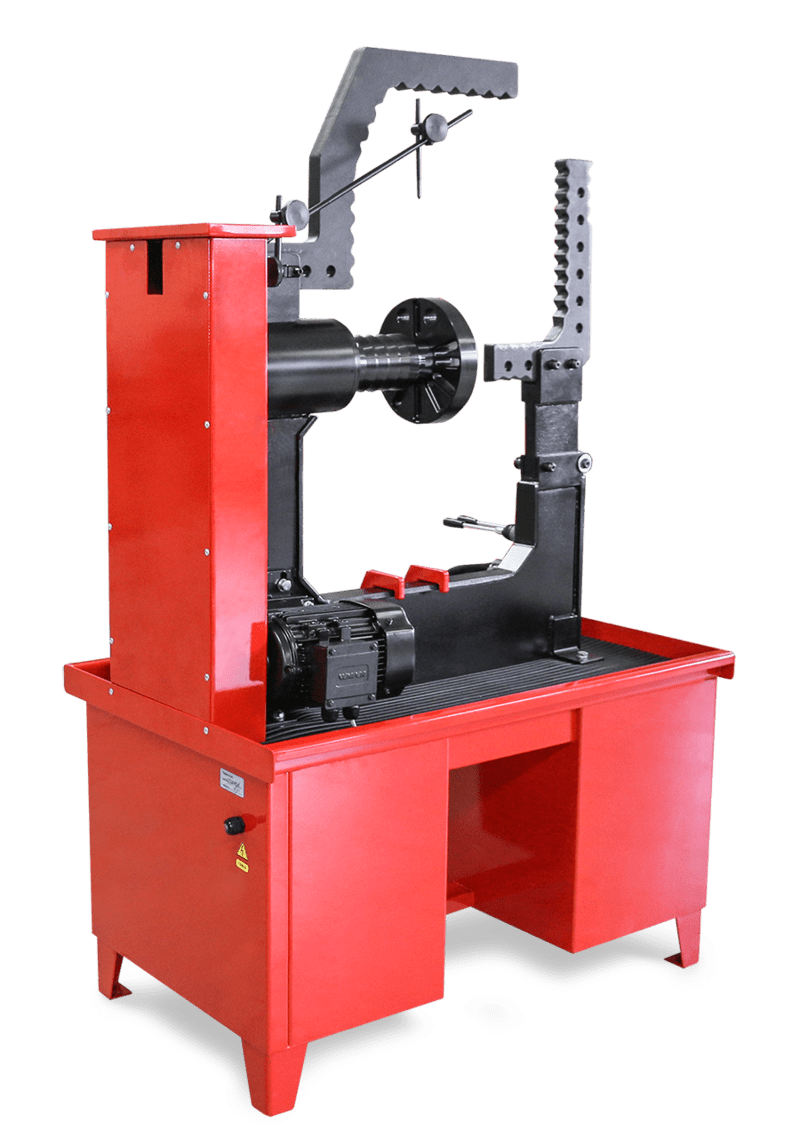

Стенд для правки легкосплавных дисков Фаворит-Престиж
Стенд для правки дисков «Фаворит-Престиж» предназначен для правки особо сложных повреждений литых и кованых легкосплавных дисков, а также для правки «восьмерки» и спиц дисков от 10 до 26 дюймов включительно (от 22-х дюймов используйте мобильный кронштейн). Рама изготовлена с допустимыми нагрузками до 12 тонн. Вал изготовлен из высоколегированной конструкционной стали с повышенной износостойкостью и прочностью. Стенд оснащен запатентованными специальными болтами для крепления дисков и усиленной планшайбой. Добавлен электрический привод вращения шпинделя, предназначенный для облегчения поиска зоны правки диска, что, безусловно, повышает производительность труда и качество работ.
Простота в использовании является одним из главных достоинств стендов в отличии от аналогичных моделей других производителей, а также доступность ремонта.
Ремонтируемый диск закрепляется на планшайбе, группа пазов которой позволяет зафиксировать любой диск вышеуказанного размера. Гидравлический привод стенда «Фаворит-Престиж» позволяет достигать максимального усилия в зоне правки до 5000 кг, что, в большинстве случаев, позволяет полностью восстановить геометрию ремонтируемого диска. Комплектуется сменными рихтующими насадками и рабочими штоками. Для хранения набора вспомогательных инструментов в конструкции стенда предусмотрен инструментальный ящик. Управление рабочим гидроцилиндром осуществляется при помощи гидравлического распределителя со встроенным редукционным клапаном и регулятором давления. Гидроцилиндр приводится в действие давлением масляного насоса. Масляный насос, размещенный внутри корпуса стенда, является основой гидропривода стенда для правки дисков «Фаворит-Престиж». Вращение насоса осуществляет электродвигатель, соединенный с насосом через муфту. На обратной стороне струбцины расположен указатель биения, представляющий собой металлический стержень с острым основанием. Указатель биения служит для четкого определения места ремонта, особенно в заключительной стадии. Включение вращения шпинделя станка осуществляется нажатием кнопки, расположенной на передней панели. Передача момента от двигателя к шпинделю производится посредством ременной передачи.
«Фаворит-Престиж» имеет дополнительные опции:
1. Два гидроцилиндра с двухрычажным гидрораспределителем с возможностью одновременной работы, один из которых можно использовать как гидравлический упор, используя круглую насадку.
2. Правый упор с верхней фиксацией гидроцилиндра для правки закраин.
3. Оснащен упором для правки «восьмерки».
4. Усиленную поворотную скобу с установкой дополнительного механического упора, которая облегчает установку ремонтируемого диска на планшайбу, а упор фиксирует диск в нужном положении.
Для установки диска часть скобы отводится в нерабочее положение, затем диск устанавливается на планшайбу, скоба возвращается в рабочее положение и фиксируется. Опция особенно удобна при работе с большими и широкими дисками. Конструкция прошла тестирование в собственных шиноремонтных мастерских и получила одобрение пользователей.
Характеристики
| Размер ремонтируемых дисков, диаметр посадочной полки, дюймов | 10-26 |
| Напряжение питания, В | 380±10% |
| Потребляемая мощность, кВт, не более | 1,3 |
| Рабочее давление в гидросистеме, кгс/кв.см | не менее 150 |
| Максимальное выходное давление гидронасоса, кгс/см.кв. | 250 |
| Производительность гидронасоса, л/мин | 1,35 |
| Рабочий ход штока гидроцилиндра, мм | 30 |
| Максимальное усилие, развиваемое рабочим цилиндром, Н | 50000 |
| Габаритные размеры min (ДхШхВ), мм* | 615х1030х1485* |
| Габаритные размеры max (ДхШхВ), мм** | 615х1195х1655** |
| Рабочий ход штока второго гидроцилиндра, мм | 20 |
| Габаритные размеры в упаковке (ДхШхВ), мм, не более | 750х1200x1530 |
| Вес нетто,кг | 282 |
| Вес брутто, кг | 315 |
| Степень защиты оболочки, | IPX0 |
| Класс защиты от поражения электрическим током, | I |
| Число оборотов шпинделя, об/мин | 120 |
| Наличие привода | + |
| Наличие откидного кронштейна | + |
| Наличие токарного суппорта | — |
| * – упоры не установлены | |
| ** — упоры установлены в крайние положения |
