Станок токарно-винторезный STALEX C0632D/1000
Универсальный токарно-винторезный станок C0632D. Токарно-винторезный станок предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, полимерных материалов, поддающихся обработке резанием.
• Шпиндель поддерживается прецизионными роликовыми подшипниками, что позволяет обрабатывать изделия с высокой точностью.
• Точность станка обеспечивается выборкой зазоров в направляющих с помощью регулируемой прижимной планки.
• Станок позволяет производить резьбонарезание.
• Автоматическая продольная и поперечная подача
• Электрокомпоненты Siemens
• Изготовлен по стандарту СЕ
Комплект поставки:
• Патрон 3-х кулачковый Ø160 мм;
• 4-х кулачковый патрон Ø200 мм

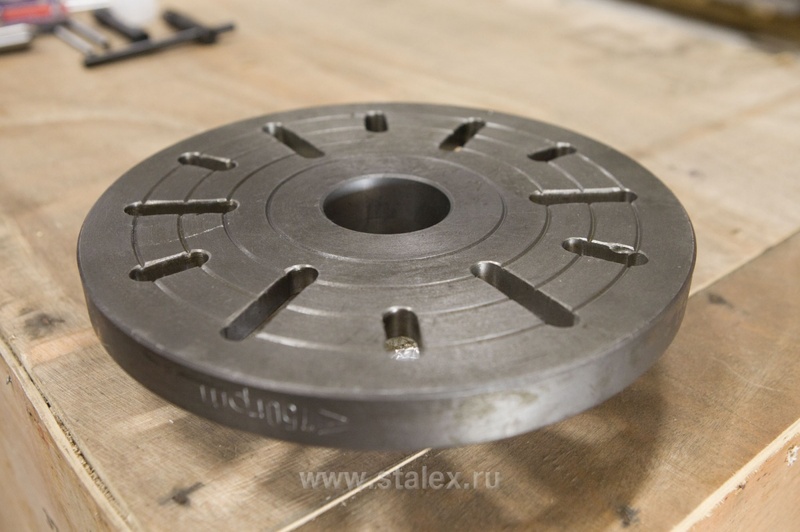

• Планшайба
• Сменные шестерни
• Галогеновая лампа местного освещения;
• Система подачи СОЖ;
• Поддон для стружки;
• Подвижный и неподвижный люнеты;
• Защита ходового вала
• Анкерные болты – 6 шт.;
• Документация
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
|
Модель |
C0632D |
|
Диаметр обработки над станиной, мм |
330 |
|
Диаметр обработки над суппортом, мм |
198 |
|
Расстояние между центрами, мм |
1000 |
|
Расстояние между направляющими, мм |
187 |
|
Максимальное сечение резцов, мм |
16х16 |
|
Диаметр отверстия шпинделя, мм |
38 |
|
Диапазон частот вращения |
8 |
|
Частота вращения шпинделя, об/мин |
70—2000 |
|
Предел продольных рабочих подач, мм/об(24) |
0.046—3.249 |
|
Предел поперечных рабочих подач, мм/об(24) |
0.01—0.703 |
|
Метрическая резьба,44 |
0,1-7 мм |
|
Дюймовая резьба,42 |
4-112TPI |
|
Модульная резьба,34 |
0,1-1,75MP |
|
Диаметральная резьба,25 |
16-112DP |
|
Расстояние между центрами, мм |
1000 |
|
Высота центров, мм |
166 |
|
Торец шпинделя |
D1-4 |
|
Внутренний конус шпинделя |
MT5 |
|
Перемещение поперечного суппорта, мм |
170 |
|
Перемещение продольного суппорта, мм |
95 |
|
Резьба ходового вала, |
8TPI |
|
Количество рабочих подач |
8 |
|
Мощность главного привода, кВт |
1,5 |
|
Диаметр пиноли задней бабки, мм |
32 |
|
Ход пиноли задней бабки, мм |
100 |
|
Конус пиноли задней бабки |
MT-3 |
|
Мощность насоса охлаждения, кВт |
0,4 |
|
Масса станка (нетто), кг |
540 |
|
Габариты упаковки, мм |
1930х760х1600 |
| Габариты станка, мм |
1800х760х1530 |
Производитель оставляет за собой право вносить изменения в конструкцию станка и его комплектацию без предварительного уведомления потребителя, подробную информацию уточняйте у менеджера
Токарные станки
Токарно-винторезный станок - предназначен для выполнения разнообразных токарных работ по обработке тел вращения из цветных, черных и полимерных материалов, поддающихся обработке резанием, включая точение конусов, обработка наружных и внутренних поверхностей, нарезание метрической, модульной, дюймовой и питчевой резьбы, а также сверления.
Токарно-винторезные станки являются наиболее универсальными станками токарной группы и используются главным образом в условиях единичного и мелкосерийного производства.
