Инструментальный фрезерный станок STALEX WFM 750 Servo
Универсально-фрезерный станок WFM 750 Servo предназначен для точных работ при инструментальных и механических работах сверления, зенкерования и растачивания отверстий на деталях из черных и цветных металлов, их сплавов и пластмасс в условиях единичного, мелкосерийного и серийного производства. Станок обладает повышенной точностью. Отлит из серого чугуна. Направляющие закалены и прецизионно отшлифованы. Использование горизонтального фрезерного устройства возможно после быстрого демонтажа вертикальной фрезерной головки посредством поворотного устройства и установки серьги, поддерживающей оправки для горизонтального фрезерования дисковыми и цилиндрическими фрезами.
Особенности:
• Высокая жесткость конструкции станка
• Удобное расположение органов управления станка с одной стороны
• Вертикальный и горизонтальный шпиндели
• Наклон вертикальной головки влево/вправо
• Автоматическая подача и ускоренное перемещение стола по 3м координатам(сервомоторы)ШВП
• УЦИ по осям X, Y, Z (Sino)
• Встроенное устройство подвода СОЖ и поддон для сбора стружки
• Лампа местного освещения
• Управляемое перемещение фрезерного стола по 3-м координатам
• Централизованная система смазки фрезерного стола
• Электрокомпоненты Schneider electric
• Изготовлен по стандарту СЕ

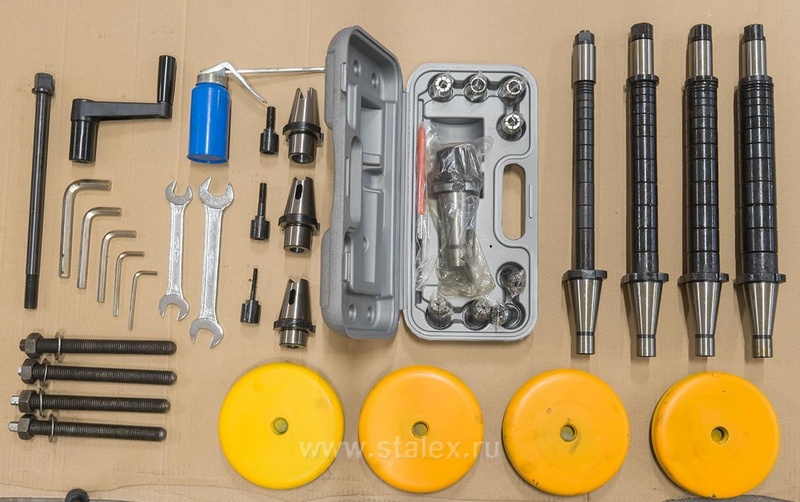

Комплект поставки
1) Пульт управления нового образца с УЦИ
2) Зажимная тяга М16
3) ШВП по 3-м осям
4) Переходник ISO40/MT3
5) Переходник ISO40/MT2
6) Цанговый патрон ISO40-ER32 с набором цанг 7 шт.(4-16мм)
7) Опора для горизонтального фрезерования
8) Оправки для горизонтального фрезерования: ISO 40/Ø16 мм; ISO 40/Ø22 мм; ISO 40/Ø27 мм; ISO 40/Ø 32 мм
9) Система подвода СОЖ
10) Сертификат точности
11) Поддон для сбора стружки
12) Инструкция по эксплуатации
13) Лампа LED местного освещения
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
|
STALEX WFM 750 Servo |
|
| Конус шпинделя вертикального |
ISO 40 DIN2080 |
| Частота вращения шпинделя(Гор/верт) плавно(2) |
40 – 260/260-2000 об/мин |
| Ход пиноли шпинделя |
65 мм |
| Диапазон наклона головки, влево/вправо |
±90⁰ |
| Расстояние от оси горизонтального шпинделя до стола |
120-530 мм |
| Расстояние от оси вертикального шпинделя до стола |
45-445 мм |
| Конус шпинделя горизонтального |
ISO 40 DIN2080 |
| Размер горизонтального рабочего стола |
750x320 мм |
| Размер вертикального рабочего стола |
890x225 мм |
| Перемещение стола по оси Х |
405 мм |
| Перемещение стола по оси Z |
405 мм |
| Перемещение стола по оси Y |
315 мм
|
| Скорость подачи стола по оси Х x Y x Z |
10-1000 мм/мин |
| Ускоренное перемещение стола |
1200 мм/мин |
| Т-образные пазы горизонтального стола (ширина/расстояние), 5 |
14/63 мм |
| Т-образные пазы вертикального стола (ширина/расстояние), 3 |
14/63 мм |
| Максимальная нагрузка на стол |
200 кг |
| Напряжение сети |
380 В |
| Мощность мотора подач |
1,5 кВт |
| Мощность главного двигателя |
3,7 кВт |
| Мощность насоса помпы |
0,4 кВт |
| Габаритные размеры (ДхШхВ) |
1560х1780х1930 мм |
| Масса |
1450 кг
|
Производитель оставляет за собой право вносить изменения в конструкцию станка и его комплектацию без предварительного уведомления потребителя, подробную информацию уточняйте у менеджера
